第四十七章：勘察数据可视化整理--数据解释
模块: 三维地质建模
为了岩土设计或者三维地质建模，需要对原始钻孔数据或者原位测试数据进行解释、简化。为定义每个试验土层的层厚和岩土类型是非常有必要的。
任务：将工程手册42中的试验数据解释为相应土层。
方法：
有两种方法可以实现：
——在“柱状剖面”中解释原位测试
——在“地质剖面”中解释原位测试
——两种方式结合
方法1——利用“柱状剖面”解释原位测试数据

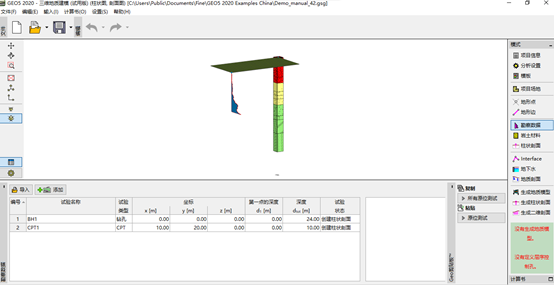

我们打开自带例题“Demo_manual_42.gsg”，在勘察数据中可以看到钻孔“BH1”和静探“CPT1”。

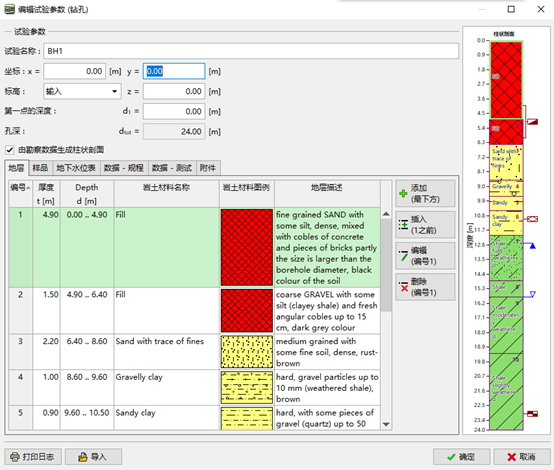

首先，我们查看这个钻孔，思考一下将它划分成几种岩土类型。
划分土层并不是死板的；有很多不同的解释方法，比如说：
——GT1填土，GT2砂土，GT3粘土，GT4风化板岩，GT5板岩
——GT1填土，GT2细粒土，GT3板岩

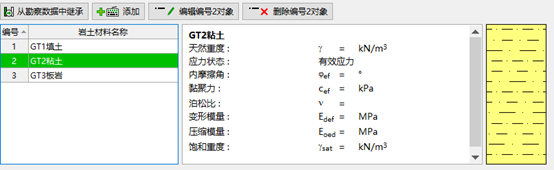

本次案例中，我们最大限度的简化地层，还是使用三种岩土材料。先切换到“岩土材料”界面。这样我们就不用重新输入岩土材料的名字，样本以及岩土材料的颜色，直接从勘察数据中继承。改变个别岩土材料的名字，删除其他岩土材料。
注意：新增岩土材料可以在“柱状剖面”和“地质剖面”中完成，不必返回这个界面。

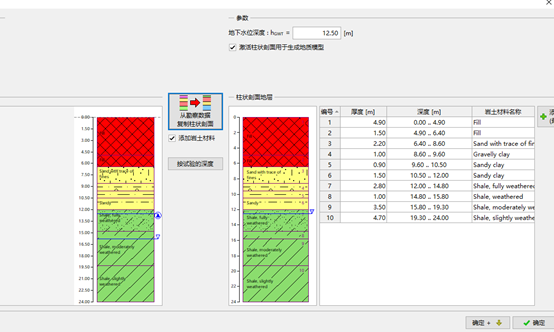

选择钻孔BH1，可以看到，地层分界和部分岩土材料都是从特定钻孔中复制过来的。我们需要打开“柱状剖面”并且编辑它。

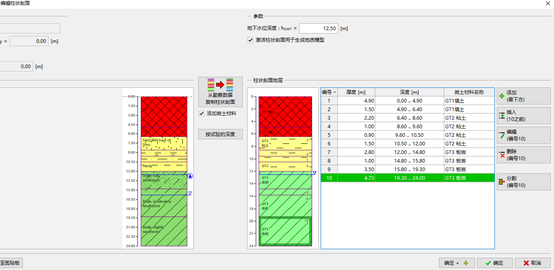

为所有的地层指定对应的岩土材料。

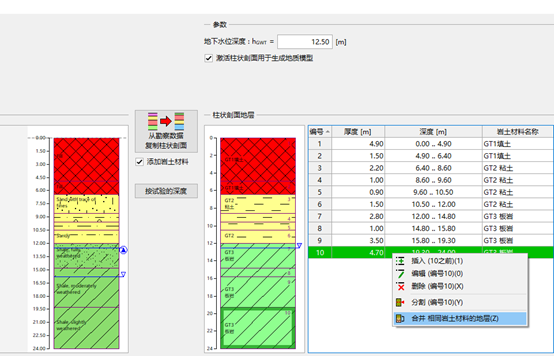

最后，我们要移除多余的地层分界线，最简单的方式就是右键，点击“合并相同的岩土材料”。

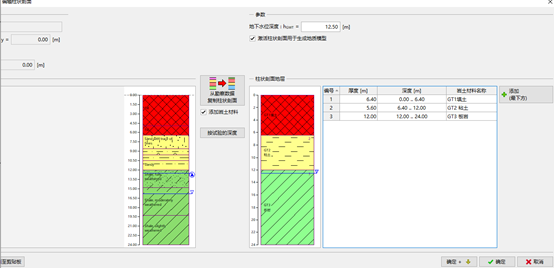

下面是合并后的界面

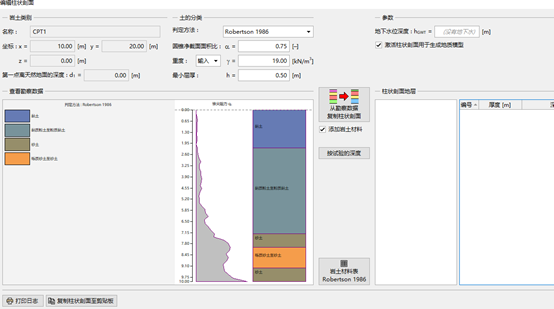

接下来，我们将解释静力触探数据。当我们在“柱状剖面”双击打开CPT数据时，可以选择土的分类方法，选择Robertson1986 或者Robertson2010后，可以对土进行自动分类。

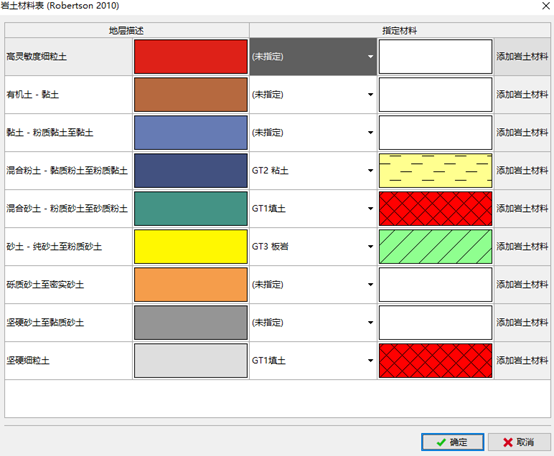

根据Robertson划分土层的方法，我们可以指定为我们定义的岩土材料。点击“岩土材料表 Robertson2010”指定岩土材料。

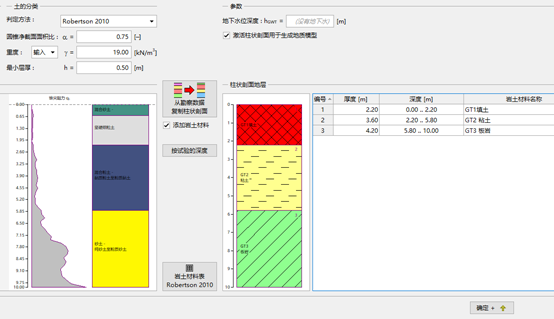

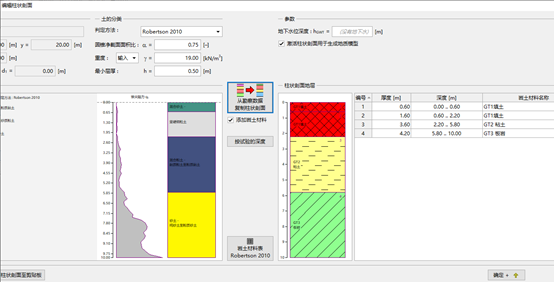

我们把最小层厚改成0.5m，来减少地层数量，并指定已定义的地层。
我们通过合并填土来修改柱状剖面。

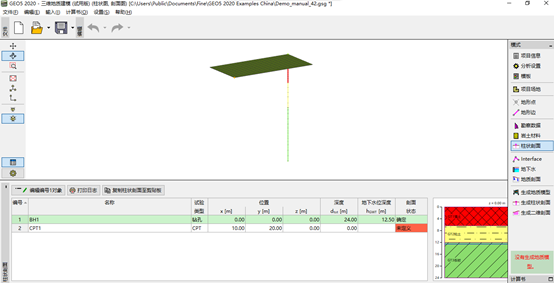

现在柱状剖面就创建完成了。
方法2——利用地质剖面划分地层
这种方法的优势就是可以同时创建多个剖面。我们可以等创建完地质剖面图后，再最终决定创建哪些岩土类型。

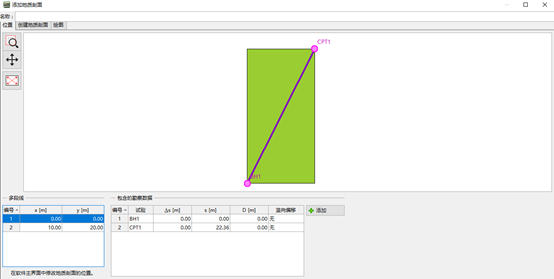

再次打开Demo_manual_42.gsg。来到“地质剖面”界面。绘制钻孔CPT1到BH1的地质剖面。

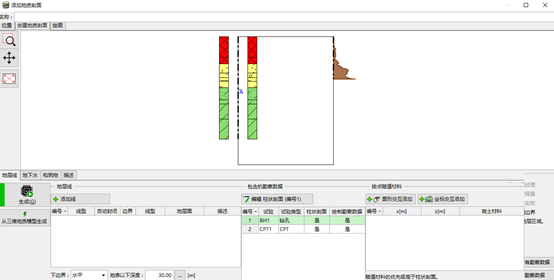

我们可以看到选择的试验数据。岩土分界线已经在试验的坐标框中显示了，但现在还没被创建。

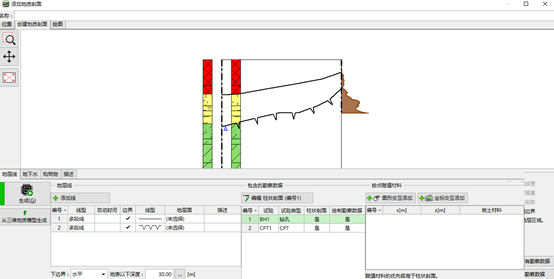

我们可以根据柱状剖面和静探图形，推测绘制地质剖面。

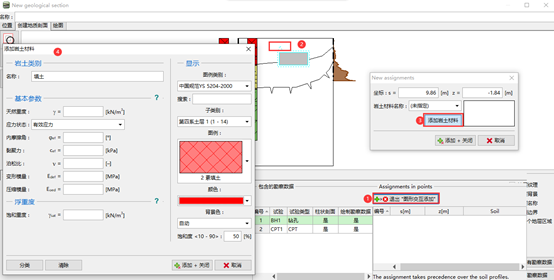

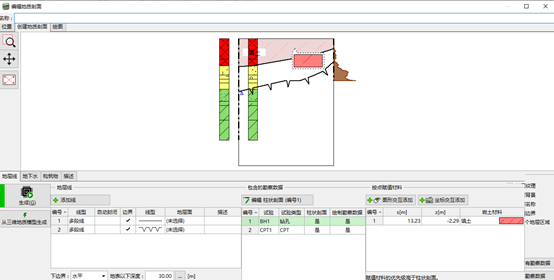

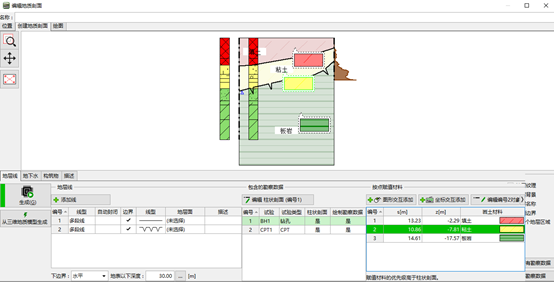

我们可以使用“按点赋值材料”为绘制的区域填充岩土材料（类似于CAD里面的填充面域）。如果岩土材料还没有定义，我们也可以在这里定义。
使用“生成”按钮，可以生成填充区域。

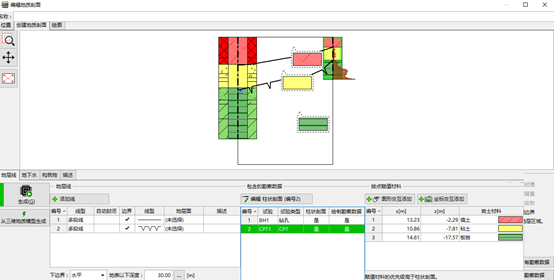

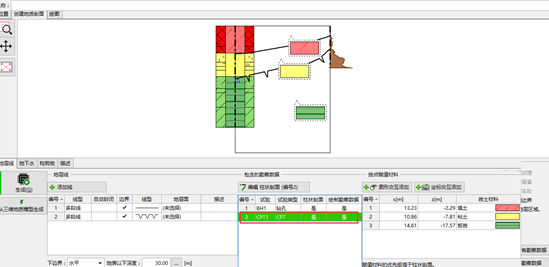

同样的方式，定义其他几个区域。

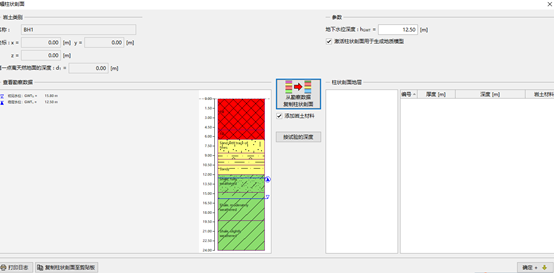

在“柱状剖面”界面打开钻孔BH1。可以看到如下界面：

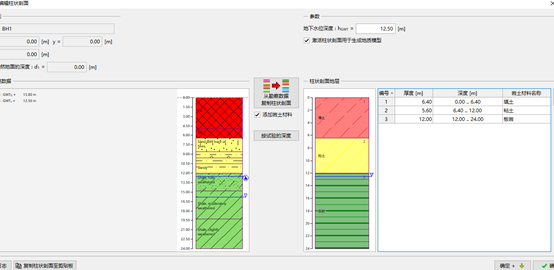

使用“从勘察数据复制柱状剖面”，生成包含所有岩土材料参数的柱状剖面地层。并合并地层。

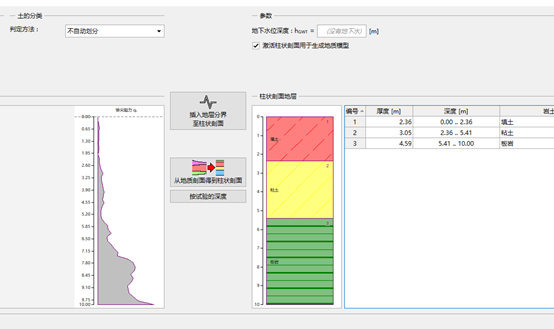

同样，回到“地质剖面”界面，选择CPT，从剖面生成柱状剖面。可以生成这个剖面深度的柱状剖面，也可以只生成试验深度部分。
回到地质剖面，我们可以看到CPT的地层分界已经创建成功。
使用划分后的地层：

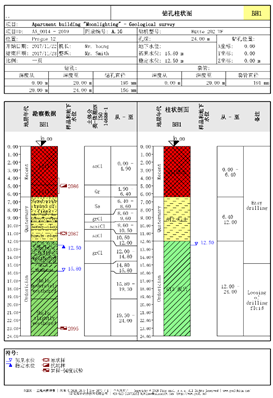

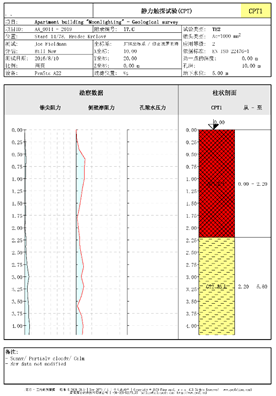

划分地层之后，可以出报告。

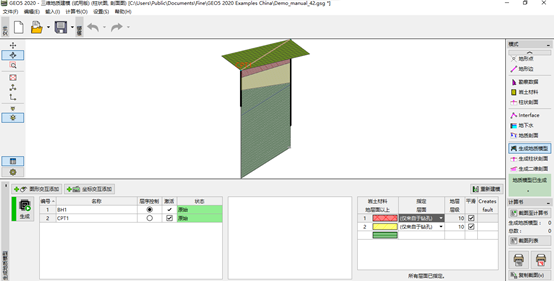

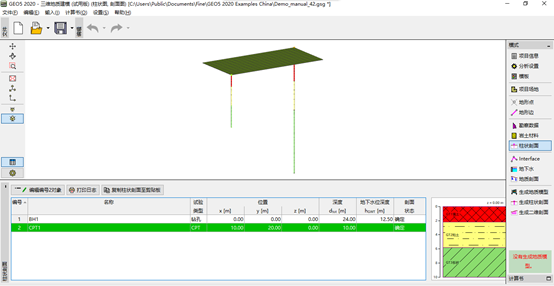

我们也可以根据生成的剖面创建三维地质模型。
