自带例题：demo_manual_38.gsg

例题源文件：https://pan.baidu.com/s/1v5N_5CALaJW7HLgMxMQuQw

40.1简介

　　本章是为了展示【三维地质建模】的基本工作。更多复杂的修改在后面的工程手册第41章中有介绍。

　　【三维地质建模】软件提供了一种创建复杂地质模型的简单方法。软件只是工具，自身不能作出任何决定，最终的模型还应该符合地质工程师的决定和想法。本手册侧重于对建模原理的基本理解。

40.2赋值

　　最终目的是基于勘察数据来创建施工现场的地质模型。地质勘察包括两次钻孔和两次静力触探试验（CPT）。施工现场的地形以及钻孔和CPT的位置如下图所示。

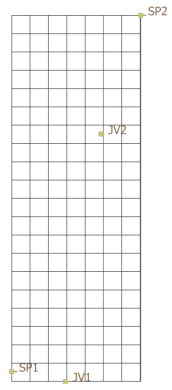

图40.1施工现场方案

　　下表描述了试验名称，类型和坐标：

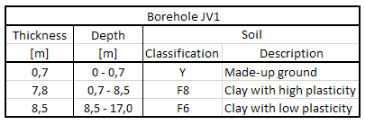

　　钻孔中的土层信息描述如下：

　　钻孔地下水位表显示如下：

　　钻孔JV1-地下水位深度：8米

　　钻孔JV2-地下水位深度：8.5米

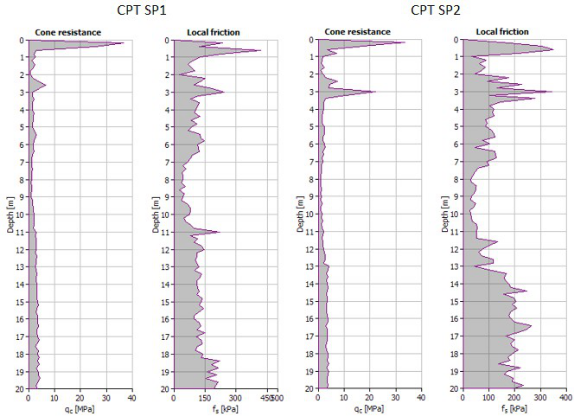

　　静力触探试验CPTs将以表格数据的形式直接导入到软件中，就像从地质工程师处获取的一样。为直观说明，下图给出锥尖阻力和侧壁摩阻力值。

图40.2CPTs是无孔隙水压力（u2）情况下的试验-与CPTu不同（有孔隙水压力）。

注：导入表格数据的过程的详细信息见软件帮助文档-F1或查看工程手册第37章。

40.3建模过程

　　当启动【三维地质建模】软件时，首先检查【分析设置】中的常规设置。我们将模型设置为“3D模型”上，平滑度和选择为“中等”，最后勾选“自动生成地质模型”。

图40.3【分析设置】界面

注：如果模型不大且简单，建议此处勾选“自动生成地质模型”。反之，不勾选。避免因对模型的微小修改而导致不必要的重复生成，这样会大大降低建模效率。

　　在【项目场地】中保持默认的标准设置

图40.4【项目场地】界面

　　跳过【地形点】-因为我们模型的尺寸将根据钻孔和CPT的坐标确定。

接着，输入【岩土材料】。所有的岩土材料都将依据钻孔获得的数据输入，我们认为钻井作业挖出的土体是当前位置土层真实存在的。

       在【勘察数据】中，我们将输入钻孔JV1和JV2。点击【添加】按钮并选择勘察数据类型为【钻孔】。

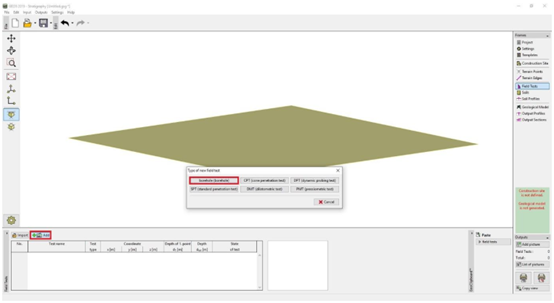

图40.5 【勘察数据】界面—钻孔输入

　　在【勘察数据】中，我们将输入钻孔JV1和JV2。点击【添加】按钮并选择勘察数据类型为【钻孔】。

       输入的钻孔坐标、钻孔地层信息（厚度、名称、颜色等）和地下水位信息，如下：

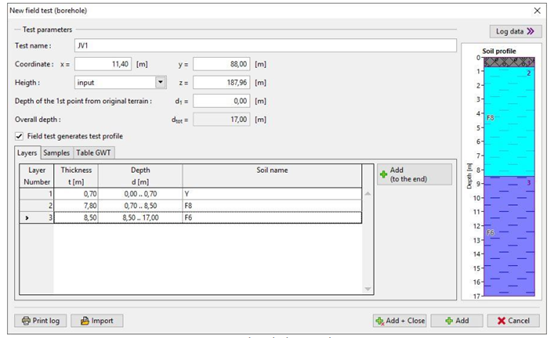

 图40.6输入钻孔JV1地层信息

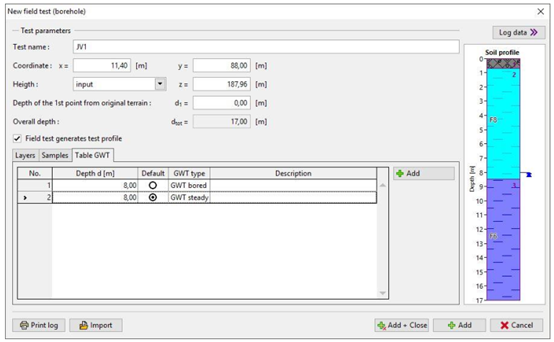

图40.7输入钻孔JV1地下水信息

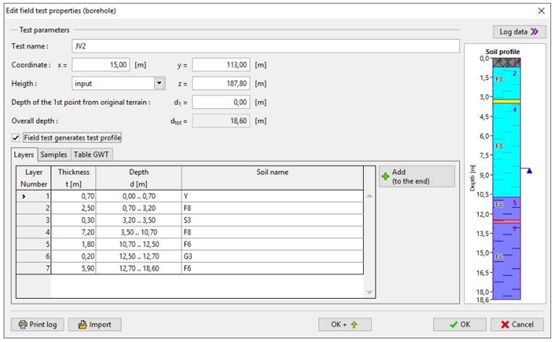

图40.8输入钻孔JV2地层信息

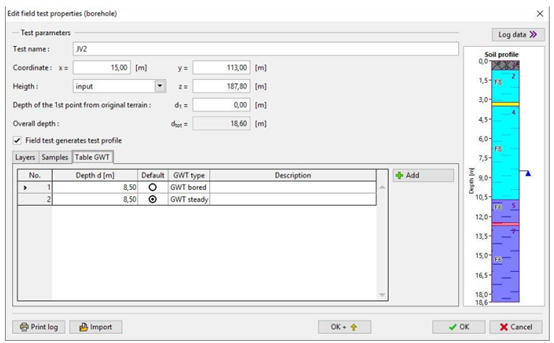

图40.9输入钻孔JV2地下水信息

       接着需要输入CPT数据-数据以表格导入，不需要手动输入。点击【导入】并选择勘察数据类型为【静力触探试验】，完成导入。

图40.10【勘察数据】界面-导入CPTs

　　CPT数据没有给出任何标高的信息。因此，我们将根据钻孔JV1和JV2的标高自动定位到地表。CPTs没有测量孔隙水压力（u2）。软件自动依据钻孔JV1和JV2中的地下水来计算孔隙压水压力。CPTSP1接近钻孔JV1，将地下水位深度确定为8米。CPTSP2接近钻孔JV2，因此地下水位深在8.5米处。

　　导入的CPT如下：

图40.11导入CPTSP1

图40.12导入CPTSP2

       输入钻孔JV1和JV2所有土层信息（Y，F6，F8，S3，G3）。可以为每个土层指定土工参数。这些参数对地质模型是没有影响-它们可用于生成地质文件或将数据导出到其他GEO5软件。简单起见，我们不去设置岩土材料的详细参数。但为了更清晰直观的显示模型，我们将改变每种岩土材料的的图例和颜色。

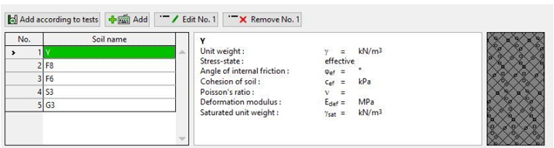

图40.13添加土层信息

　　下一步，点击【柱状剖面】。我们可以看到钻孔JV1和JV2的柱状剖面是自动创建的。但自动创建CPT柱状剖面的前提是对地质剖面测量值进行描述。可以选择“不自动划分”或“依据Robertson（1986或2010）”土的分类自动划分。为了方便说明，我们将在本手册中演示这两种方法。

　　首先，我们将从CPTSP1手动创建地质剖面。我们选择判定方法为“不自动划分”。

　　在对话窗的左边，我们可以看到锥尖阻力qc的曲线图。鼠标左击此图表，在对话窗的右侧会创建假定的地层面。我们将根据钻孔JV2中的岩土材料来指定各层的土体。因为没有测量地下水，所以选择为不输入。它将根据钻孔JV1和JV2中输入的地下水位自动生成。

图40.14依据CPT手动创建地质剖面

　　接下来，我们继续创建SP2地质剖面。现将根据土的分类（Robertson2010）自动创建。CPT地层描述后，通常会生成大量的薄层。这会增大工作量，因此我们按最小层厚（0.3米）进行过滤。

图40.15依据CPT土层分类结果

　　点击【岩土材料表-Robertson2010】按钮，我们将为CPT土层的分类指定岩土材料（来自钻孔JV1和JV2）。

图40.16指定岩土材料表

　　点击【从勘察数据复制柱状剖面】按钮，将根据CPT对应地层的岩土材料分类生成地质剖面。

图40.17依据CPT土的分类自动创建地质剖面

　　现在回到【生成地质模型】界面。在这里，我们可以看到根据钻孔（JV1，JV2）和CPTs（SP1，SP2）创建的“钻孔”（地质剖面）。我们选择钻孔JV2作为层序控制孔-该钻孔最深，且包含了所有类型的岩土材料-因而能最好的展示施工现场的地质条件。

图40.18【生成地质模型】界面–将JV2作为层序控制孔

　　其他显示为红色的钻孔-意味着它们与层序控制孔不兼容。地质模型由层序控制孔和兼容钻孔生成。这里需要先修改所有钻孔使之兼容，这样才能根据所有勘察数据创建地质模型。接下来，我们将对所有钻孔修改使之与层序控制孔兼容。

40.4修改钻孔JV1

　　我们首先修改钻孔JV1。点击该钻孔后，我们可以看到对话窗口左侧的目标钻孔（JV1）。层序控制孔（JV2）显示在右侧。在图中我们可以看到钻孔不兼容。

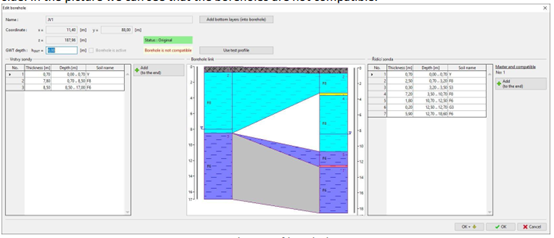

图40.19钻孔JV1的原始状态

　　钻孔JV1没有砂砾层（S3，G3）。我们假设地质层近似水平（基于当前位置的一般地质知识）。因此，我们分割F6和F8层，并在新分割层之间插入厚度为零的S3和G3层。钻孔JV1的地质剖面没有改变，但现在它与层序控制孔兼容。

　　首先，我们以4：6的比例对第2层土进行分割（上部厚度为总层厚的40％）。

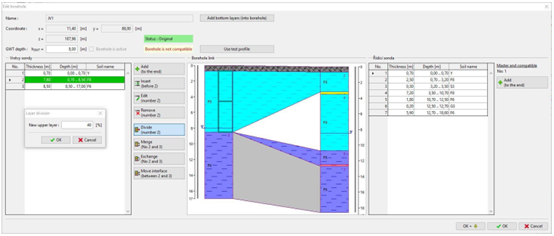

图40.20分割第2层(F8)

　　点击【插入（3之前）】按钮在新分割土层之间插入一个厚度为0的新土层S3。

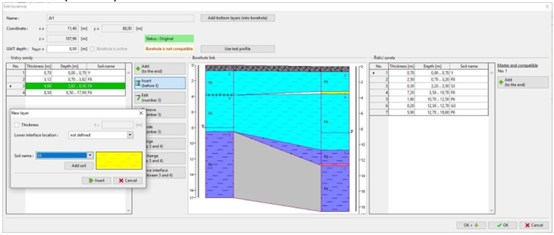

图40.21插入厚度为零的新土层S3

　　接着我们将以相同的方式修改底部钻孔。首先，我们点击【分割（编号5）】按钮以1：1（上部占50％）的比例分割第5层（F6）。然后，我们点击【插入（6之前）】按钮插入一个新土层G3（零厚度）。钻孔JV1和JV2现在都兼容了。

图40.22插入厚度为零的新土层G3

40.5修改钻孔SP1

　　现在我们可以开始修改钻孔SP1-根据CPTSP1中测量的锥尖阻力qc手动创建该钻孔中的地质剖面。

　　在对话窗口中，我们可以看到钻孔SP1与层序控制孔不兼容。但只有底部不兼容。钻孔上部是兼容的-两个钻孔都含有砂层（S3）。

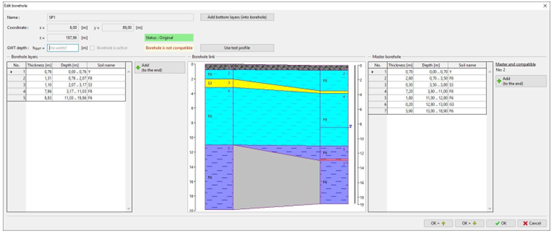

图40.23钻孔SP1的原始状态

　　钻孔SP1中没有砾石层（G3）。我们将对钻孔JV1进行类似修改。首先，我们分割第5层（F6）-新的上部厚度为总层厚的25％。

图40.24分割第5层(F6)

　　在分割土层之间插入一个新土层G3（零厚度）

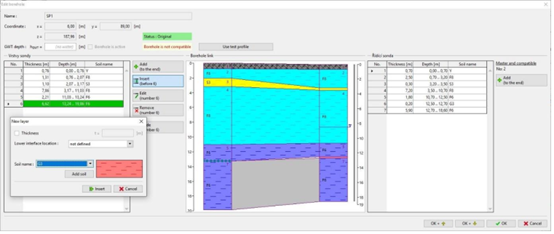

图40.25插入厚度为零的新土层G3

　　JV2钻孔SP1现在与层序控制孔JV2兼容

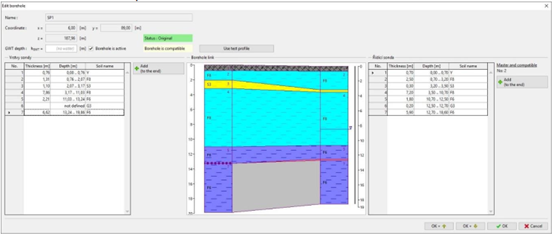

图40.26新钻孔SP1-钻孔与层序控制孔兼容

40.6修改钻孔SP2

　　最后修改钻孔SP2-根据自动土的分类（Robertson，2010）生成该钻孔中的地质剖面。钻孔的原始状态如下图所示。钻孔不兼容，需要对其进行修改。

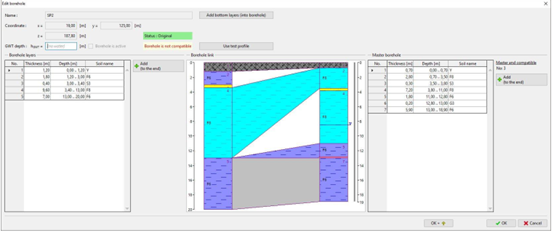

图40.27钻孔SP2的原始状态

　　钻孔上部的情况更为复杂。在钻孔SP2中，F6土层位于沙土层上，但在层序控制孔中，该层中土是F8。如果我们想使钻孔兼容，我们可以进行与先前钻孔相同的修改（分层和插入新层）。由于在其他钻孔中没有这样的层次顺序，且该钻孔中的地质剖面是通过土的分类自动创建的，并不总是绝对精确的（特别是对于土层类型相似-F6，F8），我们将假设，F8土层也位于该钻孔中的砂土层上。因此，我们选择第2层土并将土壤从F6改为F8。

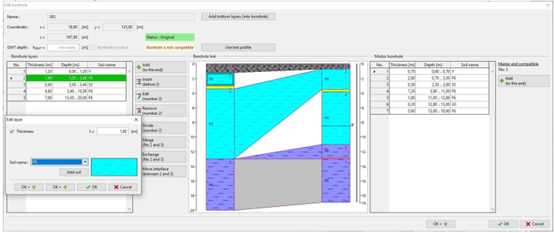

图40.28改变第2层中的土（F6改为F8）

　　通过这种方式，我们在上部形成了兼容的钻孔。在底部，我们对钻孔JV1和SP1进行了相同的修改。我们分割第5层（上部占10％）并插入零厚度的砾石层（G3）。

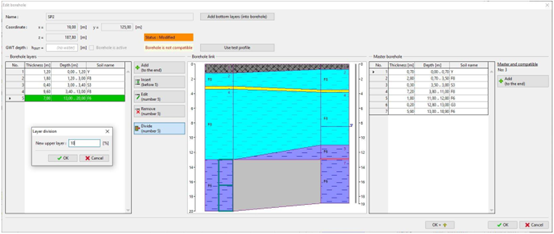

图40.29分割第5层(F6)

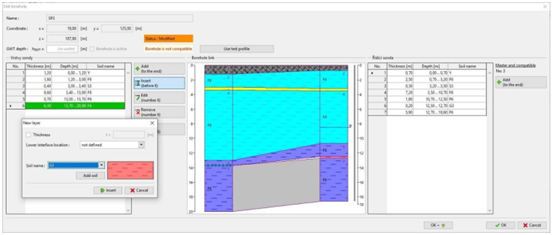

图40.30插入厚度为零的新土层G3

　　现在钻孔SP2与层序控制孔JV2兼容。

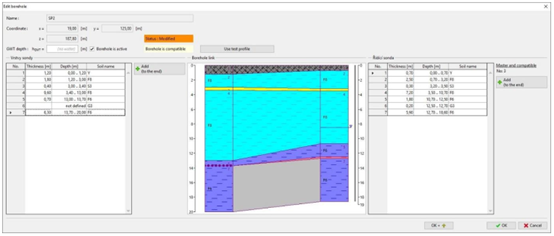

图40.31新钻孔SP2-钻孔与层序控制孔兼容

40.7最后修改

　　在【生成地质模型】中，我们可以看到所有的钻孔现在都是兼容的。根据所有勘察数据（钻孔和CPTs）生成地质模型。

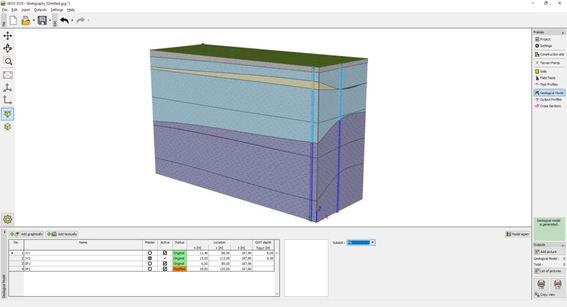

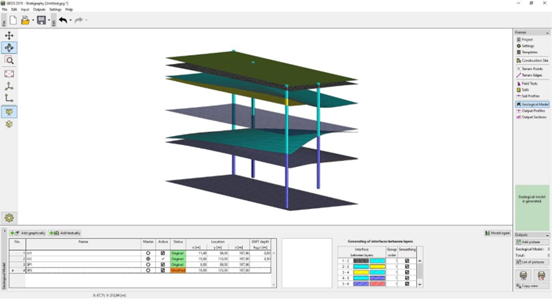

图40.32【生成地质模型】界面–生成模型

　　为了更直观的显示，我们打开绘图设置（屏幕左侧带有齿轮符号的按钮），然后选择选项“岩土材料三维视图”。

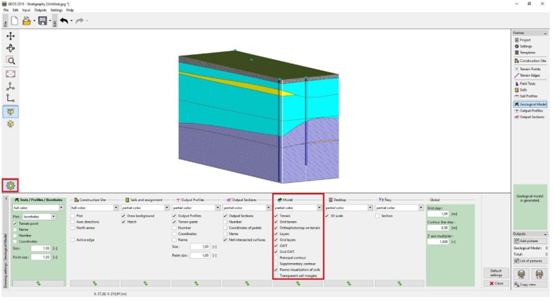

图40.33【生成地质模型】界面–岩土材料三维视图

　　可以设置【底层】信息。因为所有勘察数据（钻孔，CPT）都只给到粘土层F6，我们假设土层继续向下延伸，设置【底层】，岩土材料选择“F6”。

图40.34【生成地质模型】界面–选择底层

　　最后，转到【生成二维剖面】界面，新增两个二维剖面。CV1（13.0,125.0），（13.0,88.0）和CV2（6.0,107.0），（19.0,107.0）

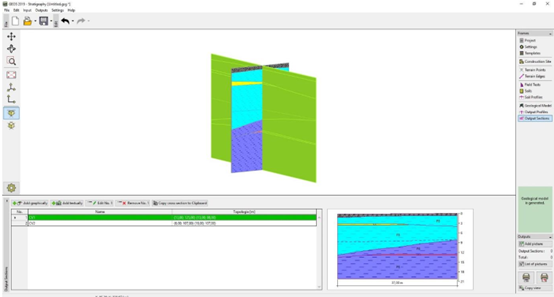

图40.35【生成二维剖面】界面

40.8结论

　　本章展示了【三维地质建模】的基本工作。侧重介绍了依据钻孔和静力触探测试（CPT）创建地质剖面。我们还对钻孔进行了修改使它们兼容。需要注意的是，该模型仅用来展示软件功能的多样性和建模可操作性。在真实工程中，模型可能会以不同的方式创建-譬如：可能会忽略厚度小的砂土层和砾石层。【三维地质建模】模块还允许用户以简单的方式创建复杂的地质模型。工程手册第41章将重点介绍。主要包含对地层进行一些简单修改，同时也包含更多复杂的示例，如创建透镜体或地质断层。
