第四十六章：创建勘察数据报告
模块: 三维地质建模 – 柱状图
钻孔BH1：
静力触探孔CPT1：
操作步骤:

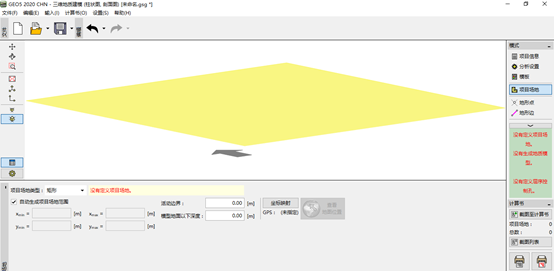

软件可以创建一个项目的模型，但这也不影响我们单独创建柱状剖面。我们跳过“项目场地”、“地形点”、“地形边”，直接来到“勘察数据”选项，点击“添加”按钮。

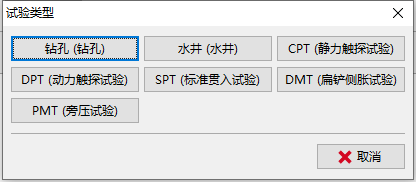

首先，我们要添加一个钻孔。

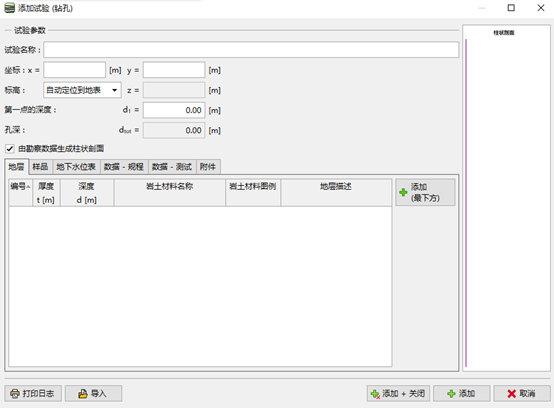

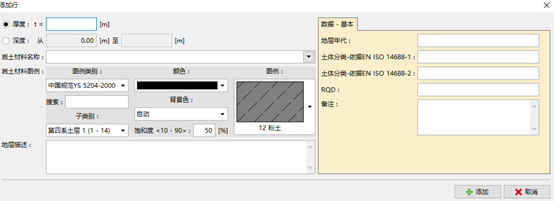

在点击“钻孔”按钮之后，会跳出来一个弹窗。首先，输入必要的数据——试验名称：（BH1），坐标（因为这个钻孔是我们虚构的，可以输[0,0]）。然后我们继续输入不同的地层。使用“添加（最下方）”按钮输入第一层。已经输入的地层将会显示，并绘制在右侧的屏幕上。
必须要输入的数据包括层厚或者深度、岩土材料名称、图例和岩石，选填的数据包括地层描述以及右侧黄色的日志信息。
注意：右侧黄色窗口的内容可以在模板中创建。你可以任意数量的数据类型（文本、数值、枚举、日期、时间等）——更多信息可以查看工程手册44——创建自定义模板。

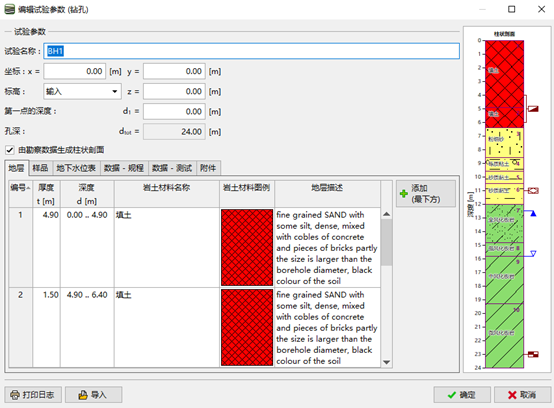

点击“添加”按钮，可以保存已添加的地层，并转到另一个地层的输入。

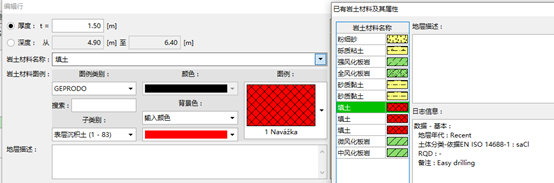

岩土材料（包括图例、颜色、用户数据）全部自动存储在软件的数据库中。这个功能非常有用，尤其是你需要多次输入某一个地层（不管是同一个钻孔需要输入多次，还是多个钻孔输入）。软件可以从自动保存的数据库中加载已保存的数据。你可以通过点击岩土材料名称输入框旁边的下拉列表进行选择。
输入完岩土材料之后，点击“添加并关闭”，可以回到钻孔输入的主界面。

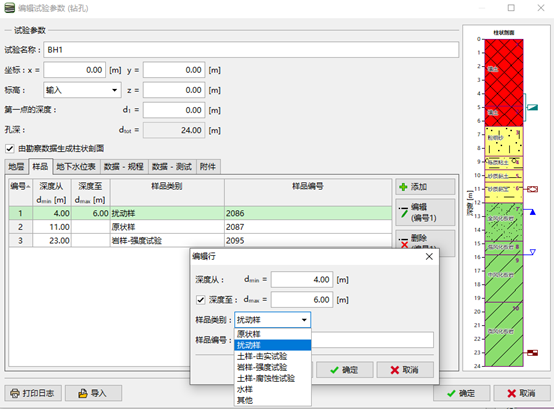

切换到样品选项下，输入样品。可以输入样品深度、编号，并选择试样类型。

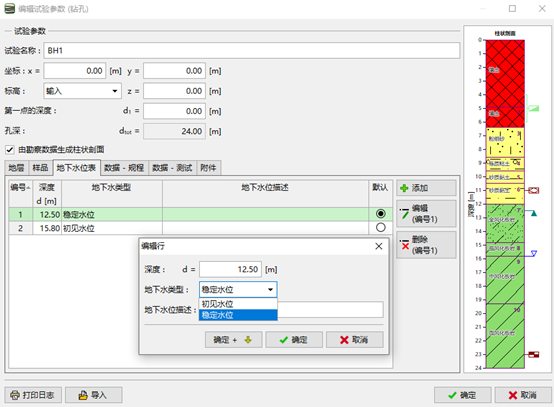

同样的方式，可以输入地下水。

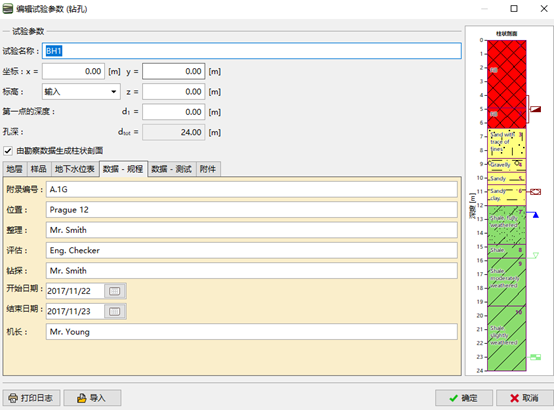

下面可以添加一些自定义的数据，以便用于打印。

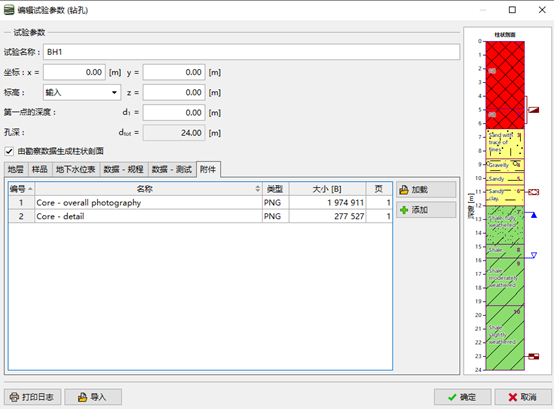

我们可以在附件中上传照片和PDF。点击“加载”，选择相应的附件即可。

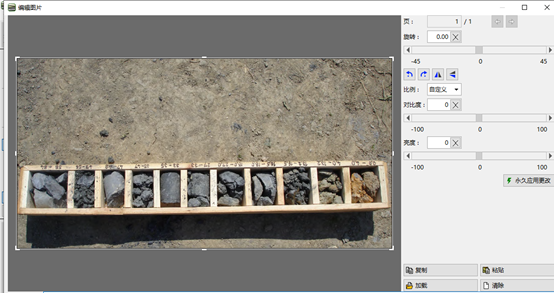

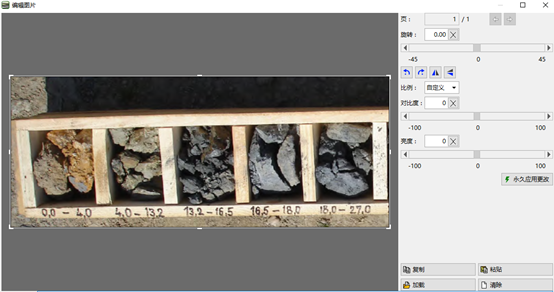

双击已加载的图片，可以进行编辑。
可以对图片进行旋转、剪裁、调整亮度、对比度等。使用“永久应用更改”即可保存编辑。
我们可以看到剪裁后的图片范围变小了，对局部进行了放大。这可以帮助我们保存我们想要的细节。

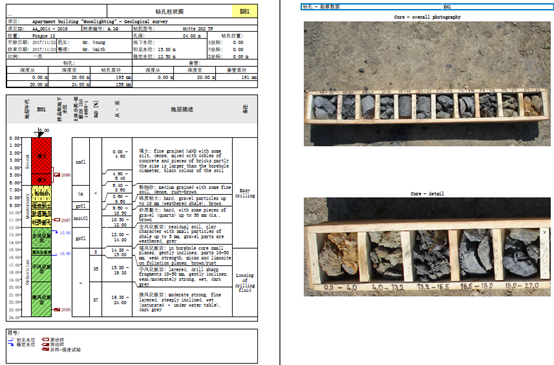

做完之后点击“打印日志”，就能预览柱状图的样式。如果需要导出，就可以选择相应的样式。

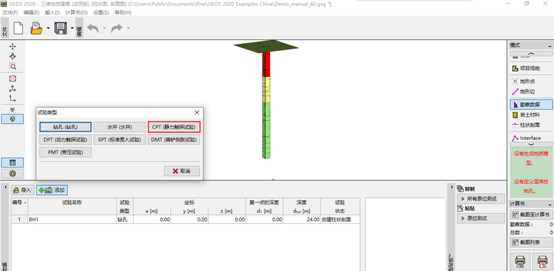

然后再到“勘察数据”中的静力触探中，导入CPT数据。

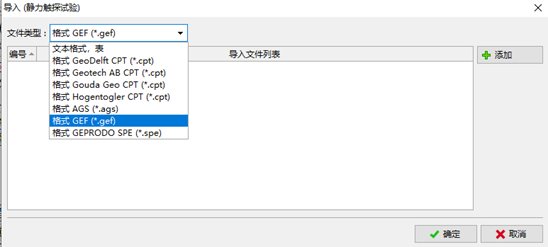

点击“添加”之后，选择相应的格式导入数据。
注意：大量不同格式的数据都可以使用导入功能。更多关于如何正确导入TXT数据文件，可以在工程手册27中找到，或者查看软件的帮助文档。

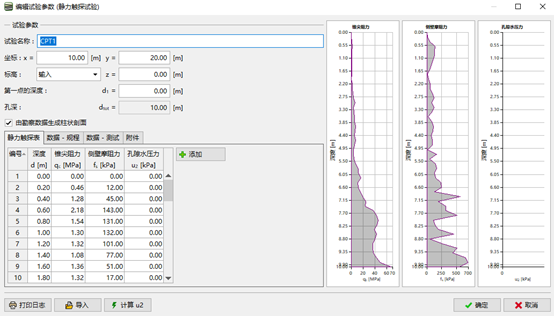

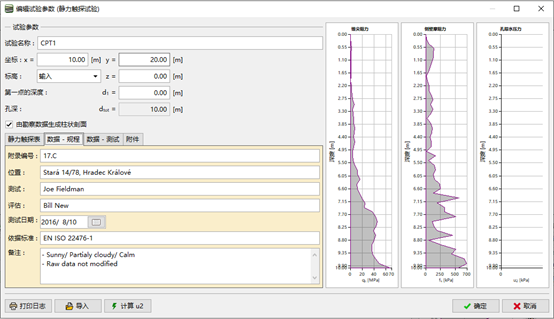

成功导入之后，测试数据就显示出来了。下一步需要输入钻孔名字和坐标。
我们可以添加用户自定义的数据模板。

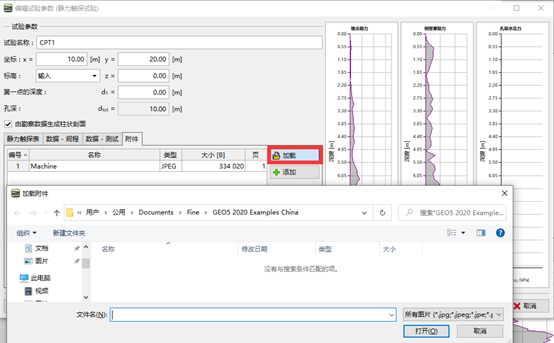

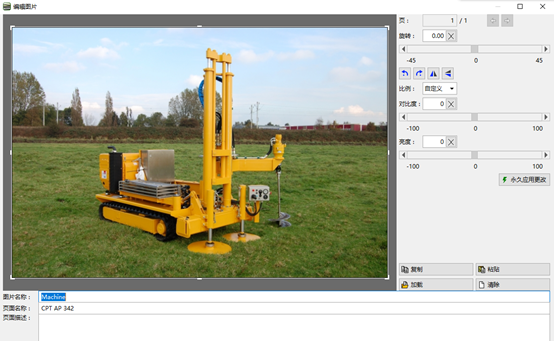

我们将添加另外一张图片（一台CPT设备）并输入它的型号和描述。

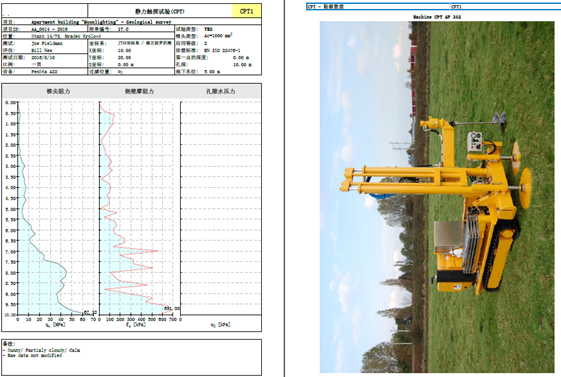

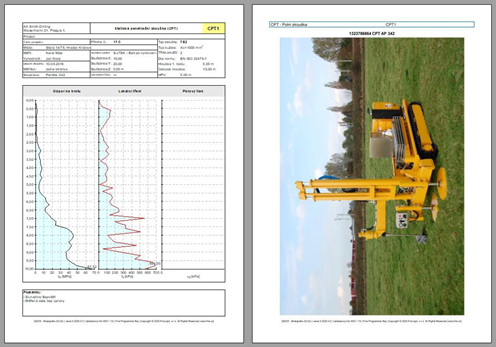

最后，选择“打印日志”按钮。这时，我们可以打印A4纸大小的照片，如下：
