GEO5排水固结计算过程详解

        GEO5 2024版新增了排水固结计算功能，在这里简单介绍一下其原理，并给出软件计算和人工手算的结果对比，以助于广大用户了解软件的计算内核。

计算模型：

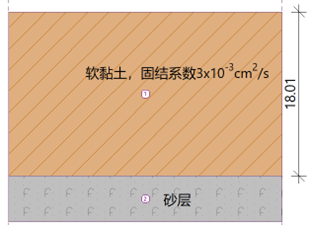

       某地基软黏土层厚18m，其下为砂层，黏土层固结系数为3x10^-3cm²/s。

计算1：预压固结

预压荷载为120kpa。计算150天时固结度。

软黏土层以下为砂层，可视为双向排水，未加设排水井时，仅考虑竖向固结度。

其中c_v=3x10^-3cm²/s=0.0259m²/d ，H=18/2=9m ，t=150d

带入公式可得U_z=27.90% ＜ 30%，采用修正公式重新计算：

由此公式重新计算得U_z=24.72%

GEO5计算文件：

预压.zip

计算2：预压+砂井

预压荷载为120kpa，砂井打穿至砂层，砂井直径d_w=0.3m，等边三角形布置，井距s=2.8m。计算150天时固结度。

软黏土层以下为砂层，可视为双向排水，加设砂井时，需要同时考虑径向和竖向固结度。

砂井有效影响范围的直径 d_e=1.05s=1.05*2.8=2.94m

井径比 n=d_e/d_w=2.94/0.3=9.8

     C_h=3x10^-3cm²/s=0.0259m²/d，t=150d

           U_z=24.72%  （计算过程同计算1）

           U_rz=1-（1-Ur）（1-U_Z）=92.5%

GEO5计算文件：

砂井+预压.zip

计算3：预压+塑料排水板

预压荷载为120kpa，排水板打穿至砂层，塑料排水板宽度b_p=100mm，厚度t_p=4mm，等边三角形布置，间距s=2.8m。计算150天时固结度。

软黏土层以下为砂层，可视为双向排水，加设砂井时，需要同时考虑径向和竖向固结度。

砂井有效影响范围的直径 d_e=1.05s=1.05*2.8=2.94m

塑料排水带竖井直径 d_w=2（0.1+0.004）/π=0.066m

井径比 n=d_e/d_w=2.94/0.3=44.54

C_h=3x10^-3cm²/s=0.0259m²/d，t=150d

           U_z=24.72%  （计算过程同计算1）

           U_rz=1-（1-Ur）（1-U_Z）=76.87%

GEO5计算文件：

塑料排水带+预压.zip
