GEO5土钉边坡土钉受力计算原理

         鉴于部分工程师在手动核算GEO5土钉边坡中土钉受力时存在一定的疑问，特发此贴针对性说明下GEO5土钉边坡模块中土钉受力计算原理，希望能够给广大用户带来一定便利。

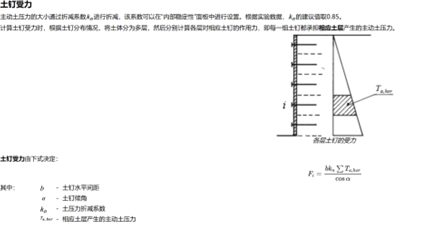

         首先给出帮助文档中给出的计算公式：

         上述公式中，工程师手动验算时最容易产生理解偏差的就是“相应土层产生的主动土压力”。大部分工程师的理解如下：以下图中的中间排土钉为例，此排土钉承担的土压力来自两条绿色线“相邻两条上下土钉中分线”之间的土体。

         但实际上多项研究表明，土钉的受力其实更多受施工平台位置的影响。所以中间排土钉承受的土压力实际来自两条紫色线“相邻土钉施工平台面”之间的土体。

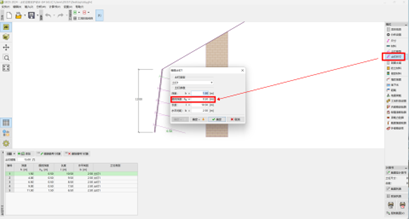

       上述“土钉施工平台面”的深度定义在软件中的位置如下图所示，输入的he即为土钉头在坡面位置的深度到土钉施工平台面的距离，也即软件中定义土钉时的“超挖深度he”

        若工程师仍想以“相邻两条上下土钉中分线”之间的土体作为单根土钉受力的计算标准层。保持一致的方法也很简单：在定义“超挖深度he”时，其数值上直接填写“相邻两排土钉垂直距离的一半”即可。这时虽然填入的超挖深度he不符合施工实际，但是在计算数值上能满足工程师的需求。
